領域間接続線抽出

目的と概要

  • 目的

    • SkeletonやCenterLine方式で細線化し、2つの領域間を接続する経路のみ得る追加機能。未到達経路、支枝は除外し、領域間の接続に寄与する経路（含むﾙｰﾌﾟ）を抽出します。生成したLinesetは、その最近接壁までの距離を各構成点に有します。他に、ObliqueSlice/Trajectoryを利用し断面ﾄﾚｰｽ、経路由来の断面柱の生成ができます。

  • 概要

    • 線状の接続形態の基本情報になり、FilamentEditorでより詳細な編集ができます。入出力はLinesetです。

      適用分野：
    • 非破壊検査での貫通穴、ヒビなどの大体の計測
    • セラミックスなど物質研究でのPoreと活性領域の選定
    • 導電、導水経路の探査と概略Conductivity/Permeability算出のコンポーネント

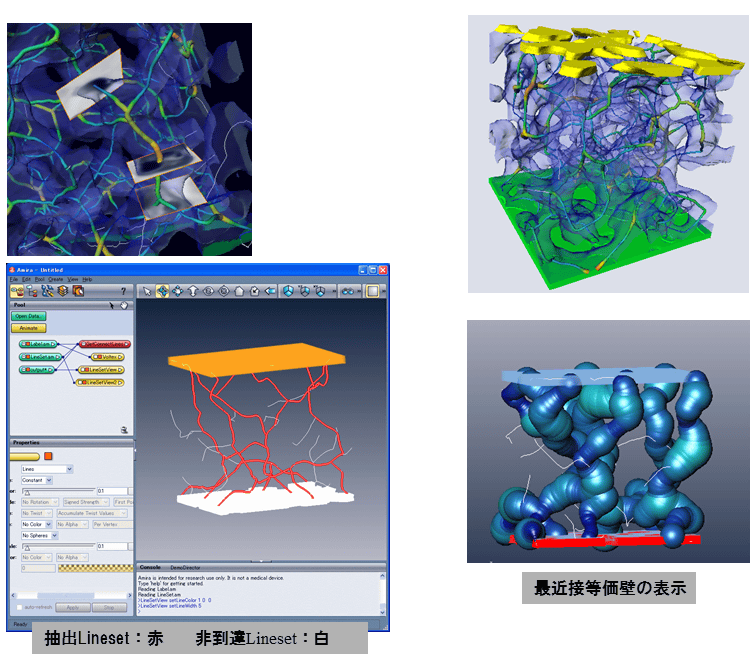

画像をクリックで拡大 linesetconnect
