研究開発実績

実時間表面変形

目的と概要

  • 目的

    • 表面メッシュ.surfaceをマウス（マニピュレータ表示）でピックし、周辺メッシュを一括変形させます。従来は頂点毎の変形でした。一括変形の対象範囲と式は事前に調節設定します。

  • 概要
    1. 変形は即時に色付けられ視覚的に認識され、マニピュレータに連動します。
    2. 変形後の形状は保持され、変形対象物の一部分的な変位の可能性を研究できます。
    3. 変位の式（１次、２次式は用意し選択可）は、別途開発も可能です。
    4. 変形前後のメッシュ頂点は１：１対応なので、Amira標準のInterpolate機能で時系列的に円滑にムービーにできます。

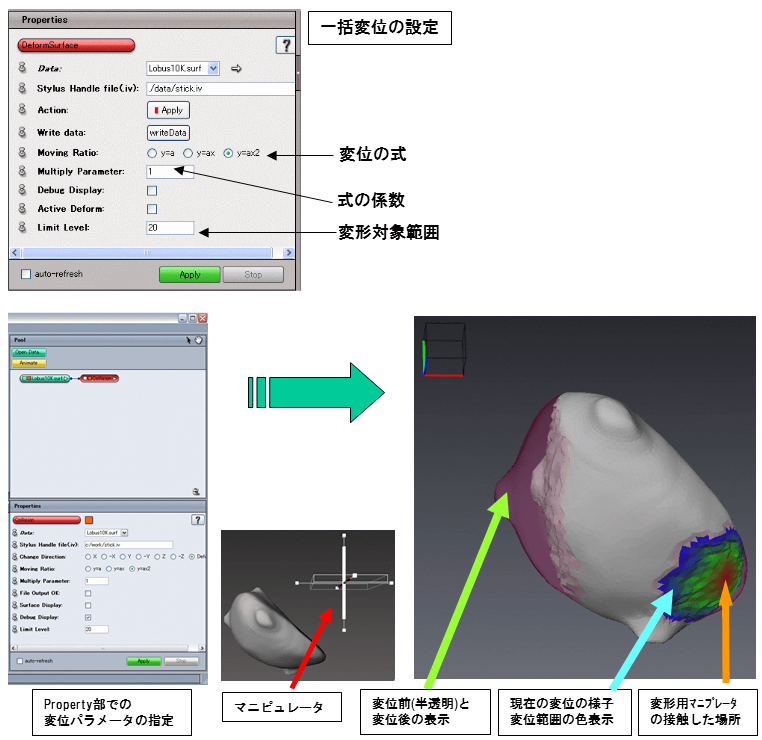

画像をクリックで拡大 deform
