研究開発実績

VTK利用：MDシミュレーションポスト処理の開発支援

目的と概要

  • 目的

    • 産業技術総合研究所 計算科学研究部門の作業受託として、分子動力学シミュレーションで得られ た原子座標および物性値の時系列データに対して球面調和関数等を利用した高度な解析を行い、 画面および動画に出力します。

  • 概要

    • 世界的なFreewareのVTK+TCLをベースにした開発です。

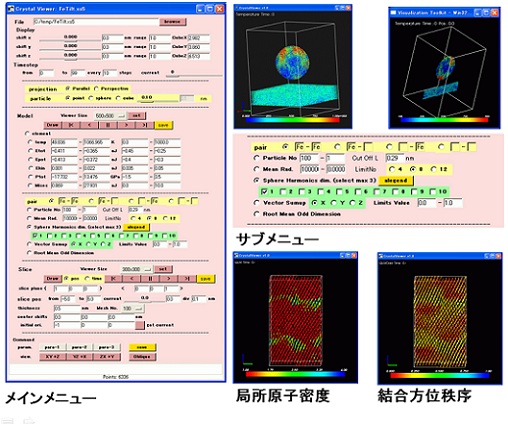

    • 構造解析機能

      • 指定したタイムステップの原子座標データについて４種類の構造解析を行い、３D表示します 。

      • 配位数
      • 局所原子密度
      • 原子間距離異方性
      • 結合方位秩序

    • 物性値空間分布表示機能

      • 温度・圧力・エネルギー等の空間分布を３Dおよびスライス表示します。また指定したタイム ステップ分を動画ファイルに出力します（簡単なシナリオに対応）。

MD Simulation
